WINDSTOP 75 FL
battente scorrevole fissa
Area Ponzio – Vetral Roma
Ponzio WS è il sistema per serramenti in alluminio Ponzio a camera europea; consente la realizzazione di porte e finestre a battente.
WS 75 FL
linee estetiche
SCHEDA TECNICA
- PROFILATI estrusi lega: 6060 (UNI 9006/1).
- TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02.
- TIPO DI TENUTA ARIA ACQUA: giunto aperto o sormonto.
- TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
- APPLICAZIONI VETRO: con fermavetro a taglio 90° squadrato.
- CAMERA PER VETRO: variabile secondo i fermavetri usati.
- DIMENSIONE BASE DEL SISTEMA:
- Telaio: sez. 75/83 mm.
- Anta: sez. 83 mm.
- Fuga tra telaio e anta: 5 mm.

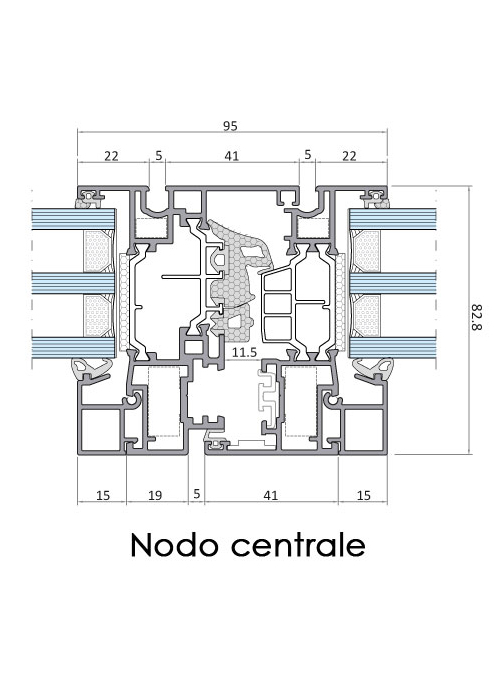

- Fuga sul nodo centrale: 5 mm.
- Aletta di battuta vetro: 15 mm.
- Aletta battuta a muro: 22/70 mm.
- IMPIEGO: il sistema permette la realizzazione di: finestre, vasistas, antaribalta, portafinestra ad una o più ante.
SCHEDA PRESATZIONI
- TRASMITTANZA TERMICA: Uw = 1,0 W/m2K
con vetro Ug = 0,6 (intercalare caldo)
- TRASMITTANZA TERMICA: Uw = 1,3 W/m2K
con vetro Ug = 1,0 (intercalare caldo)
- PERMEABILITA’ ALL’ARIA: CLASSE 4
- TENUTA ALL’ACQUA: E750
- RESISTENZA AL CARICO DEL VENTO: C3
- ISOLAMENTO ACUSTICO: fino a 46 dB
